Sektor pergudangan dan logistik di Jawa Timur terus berkembang pesat. Kawasan industri di Pasuruan, Gresik, Sidoarjo, dan sekitar Surabaya terus bertambah dengan fasilitas gudang baru setiap tahunnya. Di balik setiap gudang yang berdiri, fondasi tiang pancang memainkan peran yang sangat kritis.
Artikel ini membahas kebutuhan fondasi khusus untuk bangunan gudang, mulai dari karakteristik beban, pemilihan jenis tiang, hingga tips pengadaan yang efisien.
Karakteristik Beban Bangunan Gudang
Gudang memiliki karakteristik beban yang berbeda dari gedung perkantoran atau hunian:
Beban Lantai (Floor Load) yang Tinggi
Gudang dirancang untuk menyimpan barang dalam volume besar. Beban lantai gudang jauh lebih tinggi dari bangunan lain:
| Jenis Bangunan | Beban Lantai Tipikal |
|---|---|
| Hunian (rumah/apartemen) | 150 – 250 kg/m² |
| Kantor | 250 – 400 kg/m² |
| Gudang umum | 500 – 1.000 kg/m² |
| Gudang cold storage | 800 – 1.500 kg/m² |
| Gudang dengan rak tinggi (high rack) | 1.000 – 3.000 kg/m² |
Beban Titik dari Rak Penyimpanan

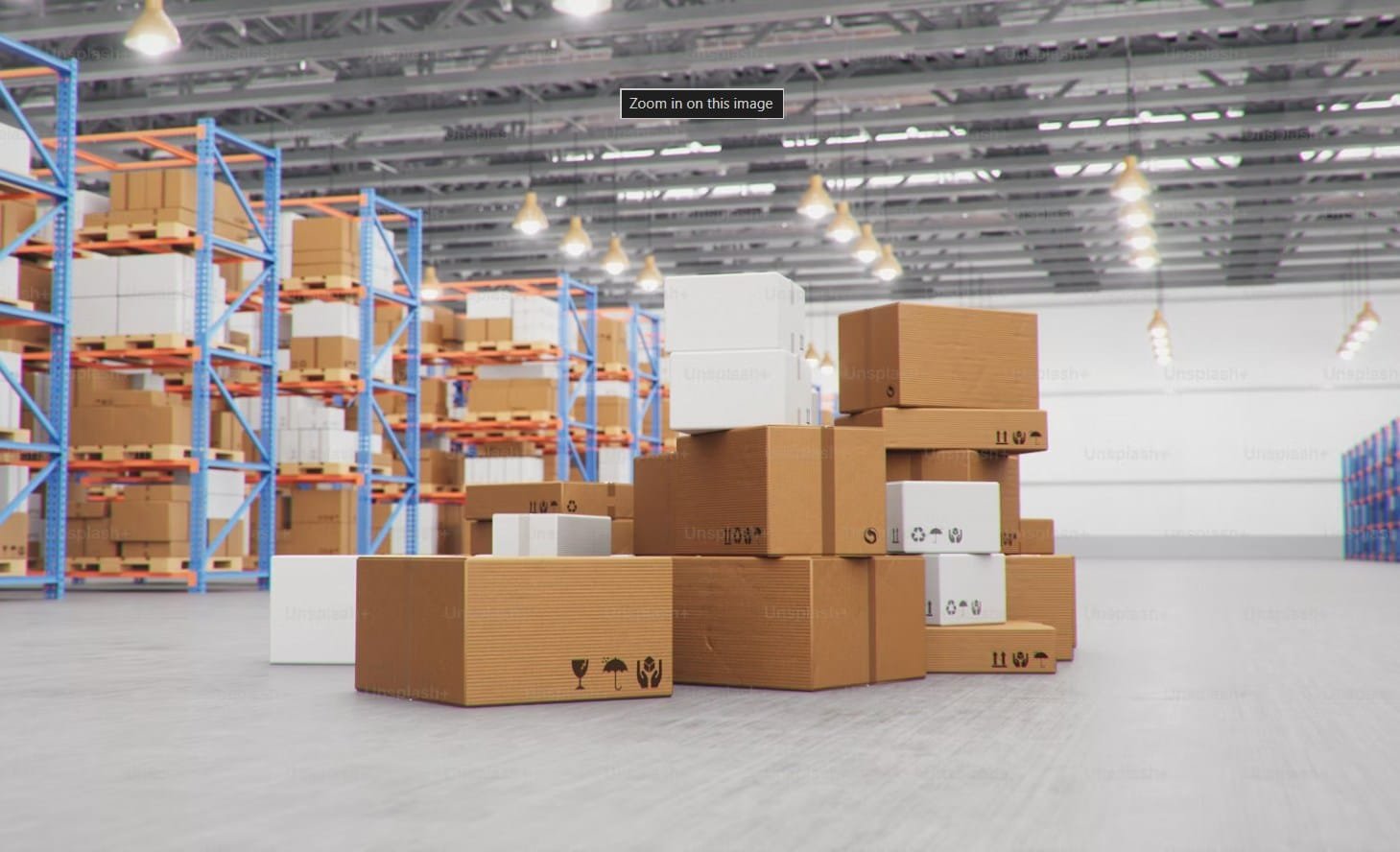

Gudang modern dengan sistem rak (racking system) menghasilkan beban titik yang sangat terkonsentrasi di kaki-kaki rak. Beban ini diteruskan ke pelat lantai dan akhirnya ke fondasi.
Beban Dinamis
Forklift dan kendaraan pengangkut di dalam gudang menghasilkan beban dinamis (kejut) yang harus diperhitungkan dalam desain fondasi.
Jenis Tiang Pancang untuk Gudang
Square Pile — Pilihan Utama untuk Gudang
Square pile adalah pilihan paling umum dan ekonomis untuk fondasi gudang:
- Ukuran 25×25 cm — cocok untuk gudang ringan hingga sedang, beban kolom 80–150 ton
- Ukuran 30×30 cm — gudang sedang hingga berat, beban kolom 120–200 ton
- Ukuran 35×35 cm — gudang cold storage atau high-rack warehouse, beban kolom 180–280 ton
- Ukuran 40×40 cm — gudang dengan kolom tunggal beban sangat besar
Mini Pile — untuk Gudang Kecil
Untuk gudang kecil atau semi-permanen dengan beban ringan:
- Mini pile 20×20 cm cukup untuk beban kolom <80 ton
- Keunggulan: lebih murah, alat lebih ringan
Pola Fondasi Gudang
Sistem Kolom dengan Bentang Lebar
Gudang modern umumnya menggunakan sistem rangka baja (steel frame) dengan bentang antar kolom 12–24 meter. Ini menghasilkan:
- Titik kolom yang lebih sedikit tapi beban per kolom lebih besar
- Dibutuhkan tiang pancang berkapasitas lebih tinggi atau grup tiang (2–4 tiang per kolom)
Fondasi Pelat Lantai
Berbeda dari gedung bertingkat, lantai gudang (slab on grade) biasanya tidak mengandalkan tiang pancang untuk menahan beban lantai langsung. Tiang pancang berfungsi untuk:
- Fondasi kolom struktur (portal frame)
- Fondasi dinding perimeter
- Fondasi rak berat (jika terpisah dari sistem struktur utama)
Pertimbangan Khusus Gudang di Jawa Timur
Kondisi Tanah
Banyak kawasan industri di Jawa Timur dibangun di atas lahan reklamasi atau bekas sawah dengan tanah lunak. Ini berarti:
- Kedalaman tiang umumnya 15–25 m
- Penurunan diferensial harus diminimalkan (terutama untuk gudang cold storage atau gudang dengan toleransi level lantai ketat)
Pelat Lantai Anti-Retak
Gudang yang dilalui forklift membutuhkan pelat lantai yang sangat rata dan tahan retak. Jika fondasi tidak stabil, pelat lantai akan retak. Ini menjadikan fondasi tiang pancang yang baik sebagai prasyarat mutlak.
Drainase dan Limpasan Air
Area hardstanding (area parkir dan manuver truk) di sekitar gudang juga perlu fondasi yang stabil. Penurunan diferensial antara fondasi gedung dan area luar bisa menyebabkan masalah drainase.
Menghitung Kebutuhan Tiang Pancang Gudang
Contoh sederhana:
Data proyek:
- Gudang baja 40 × 80 m
- Sistem portal frame, jarak kolom: 8 m × 10 m
- Jumlah kolom: (40/8 + 1) × (80/10 + 1) = 6 × 9 = 54 kolom
- Beban per kolom: rata-rata 120 ton
- Tiang: square pile 30×30 cm, kapasitas izin 80 ton per tiang
- Tiang per kolom: ⌈120/80⌉ = 2 tiang per kolom
- Total tiang: 54 × 2 = 108 batang
Ini adalah estimasi kasar. Perhitungan aktual harus dilakukan oleh engineer berdasarkan data tanah dan analisis struktur.
Tips Pengadaan Tiang Pancang untuk Proyek Gudang
1. Pesan lebih awal
Proyek gudang sering memiliki timeline ketat. Pesan tiang pancang minimal 2–3 minggu sebelum jadwal pemancangan dimulai.
2. Pertimbangkan pengiriman bertahap
Untuk gudang besar dengan ratusan batang, koordinasikan pengiriman bertahap sesuai progress pemancangan. Stok terlalu banyak di lapangan berisiko kerusakan saat penanganan.
3. Pastikan akses kendaraan berat
Trailer pengangkut tiang pancang membutuhkan akses jalan yang memadai. Koordinasikan dengan pengelola kawasan industri jika ada batasan tonase.
4. Sertakan spesifikasi dalam kontrak
Cantumkan spesifikasi tiang secara detail dalam kontrak pengadaan: dimensi, panjang, mutu beton (K-xxx), standar SNI, dan persyaratan dokumentasi QC.
APM: Mitra Tiang Pancang untuk Proyek Pergudangan
PT Anugerah Pile Manunggal (APM) telah berpengalaman menyuplai tiang pancang untuk berbagai proyek pergudangan dan kawasan industri di Jawa Timur. Kami memahami kebutuhan timeline yang ketat dan volume yang besar dalam proyek ini.
Layanan kami untuk proyek pergudangan:
- Konsultasi teknis pemilihan dimensi tiang
- Stok tersedia untuk pengiriman cepat (3–7 hari kerja)
- Kapasitas produksi besar untuk order volume tinggi
- Dokumentasi QC lengkap untuk keperluan tender dan owner
