Banyak bangunan yang sudah berdiri mengalami masalah fondasi seiring waktu — retak pada dinding, lantai tidak rata, pintu atau jendela sulit ditutup, atau bangunan yang terasa “turun” di satu sisi. Di sisi lain, ada pula bangunan yang secara struktural masih baik, namun perlu ditambah lantai atau dilakukan perluasan yang membutuhkan kapasitas fondasi lebih besar.
Dalam kedua situasi ini, mini pile menjadi solusi yang sangat efektif — fondasi baru bisa ditambahkan tanpa harus membongkar bangunan yang ada.

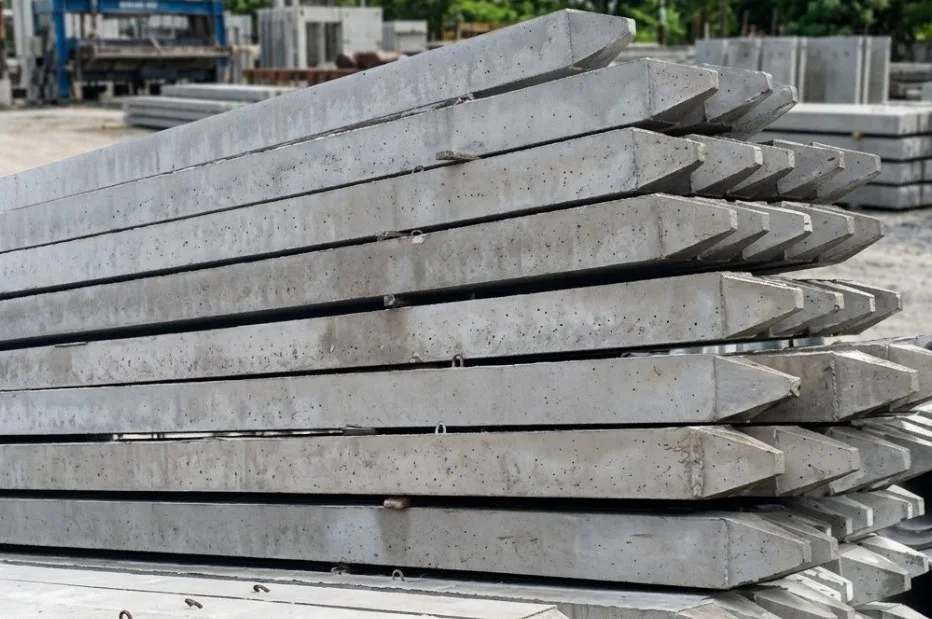

Catatan istilah. Di pasar, “mini pile” umumnya merujuk pada tiang pancang beton berpenampang kecil, biasanya 20×20 cm. Di APM, produk ini adalah tiang pancang prategang (prestressed pile) 20×20 cm dengan mutu beton K-500 — sama lini produksinya dengan square pile ukuran lebih besar, hanya berbeda dimensi penampang. Tidak ada versi “mutu rendah” untuk ukuran kecil.
Kapan Diperlukan Perkuatan Fondasi?
Tanda-tanda Fondasi Bermasalah
Perhatikan gejala berikut yang mengindikasikan fondasi membutuhkan perkuatan:
- Retak diagonal pada dinding, terutama di sudut pintu/jendela
- Retak lebar pada dinding atau pelat lantai (>2 mm)
- Perbedaan ketinggian lantai yang terasa saat berjalan
- Pintu dan jendela tidak bisa ditutup rapat atau macet
- Tiang/kolom terlihat miring atau bergeser dari posisi semula
- Bau lembab berlebihan dari bawah lantai (indikasi pergerakan tanah)
Penting: Tidak semua retak pada bangunan berarti fondasi bermasalah. Retak rambut halus pada plesteran biasanya karena susut beton, bukan masalah fondasi. Konsultasikan dengan engineer struktur untuk diagnosis yang tepat.
Kebutuhan Penambahan Kapasitas
Perkuatan fondasi juga dibutuhkan saat:
- Menambah lantai bangunan (misalnya dari 1 lantai menjadi 2–3 lantai)
- Mengubah fungsi bangunan menjadi lebih berat (rumah tinggal → ruko, gudang ringan → gudang berat)
- Memasang peralatan berat (mesin produksi, tangki, genset besar) yang tidak diperhitungkan sebelumnya
- Memperluas bangunan dengan sambungan ke fondasi lama
Mengapa Mini Pile?
Tiang pancang 20×20 cm adalah pilihan ideal untuk perkuatan fondasi bangunan existing karena:
1. Alat Lebih Kecil dan Ringan
Metode pemancangan menggunakan Hydraulic Jacking Injection (press pile) yang:
- Berdimensi kecil — bisa masuk ke dalam ruangan
- Tidak membutuhkan crane besar
- Bisa beroperasi di ruang dengan tinggi langit-langit terbatas
APM menyediakan jasa pemancangan dengan metode Hydraulic Jacking Injection ini, sehingga pengadaan tiang dan pelaksanaan pemancangan bisa ditangani dalam satu koordinasi.
2. Getaran dan Kebisingan Minimal
Hydraulic jacking tidak mengandalkan pukulan (impact), melainkan tekanan hidrolik. Ini berarti:
- Tidak ada getaran yang bisa merusak bangunan existing di sekitarnya
- Kebisingan sangat rendah — cocok untuk area permukiman padat
- Aman untuk bangunan lama yang mungkin sudah dalam kondisi sensitif
3. Tidak Perlu Membongkar Bangunan
Tiang dapat dipancang dari dalam bangunan dengan membuat lubang kecil di pelat lantai, atau dari luar dengan penggalian minimal di sekitar fondasi existing.
4. Penampang Kecil, Penetrasi Mudah
Dengan penampang 20×20 cm, tahanan tanah yang harus dilawan saat penetrasi jauh lebih kecil dibanding tiang 30×30 atau 35×35. Ini memungkinkan pemancangan dengan alat hidrolik berkapasitas terbatas yang muat di ruang sempit.
Spesifikasi Tiang Pancang 20×20 cm APM
Seluruh tiang pancang APM diproduksi dengan mutu beton K-500 (500 kg/cm²) dan tulangan baja prategang (PC Wire / PC Strand).
| Ukuran (H x B) | Panjang | Tulangan Prategang | Axial Allowable | Momen Crack | Momen Ultimate |
|---|---|---|---|---|---|
| 20 x 20 cm | 6 m | PC Wire 4 ea Ø7 mm | 50,53 ton | 1,13 ton·m | 1,88 ton·m |
Cara Membaca Angka Ini
Axial Allowable (50,53 ton) adalah kapasitas aksial izin penampang tiang — yaitu batas beban tekan yang boleh dipikul oleh material tiang itu sendiri (beton K-500 dan tulangan prategangnya).
Angka ini bukan kapasitas dukung tiang di lapangan. Kapasitas dukung aktual ditentukan oleh kemampuan tanah menahan tiang — kombinasi tahanan ujung (end bearing) dan tahanan selimut (skin friction) pada kedalaman pemancangan.
Dalam desain fondasi, yang dipakai adalah nilai terkecil di antara keduanya:
- Pada tanah dengan bearing layer padat di kedalaman terjangkau, kapasitas dukung tanah bisa mendekati atau melampaui kapasitas struktur tiang → 50,53 ton menjadi pembatas
- Pada tanah lunak (lempung N-SPT rendah, area bekas sawah/tambak), kapasitas dukung tanah sering jauh lebih kecil → tanah menjadi pembatas, dan dibutuhkan lebih banyak tiang meskipun kapasitas struktur tiang belum tercapai
Karena itu, jumlah tiang yang dibutuhkan pada proyek renovasi tidak bisa ditentukan dari tabel ini saja. Diperlukan data tanah (boring log / sondir) di lokasi.
Momen Crack (1,13 ton·m) dan Momen Ultimate (1,88 ton·m) relevan untuk dua hal pada pekerjaan renovasi: pengangkatan/handling tiang di ruang sempit, dan konfigurasi pemancangan miring (raker pile) yang membebani tiang dengan momen lentur.
Panjang Segmen dan Sambungan
Panjang standar produksi tiang 20×20 cm APM adalah 6 meter per batang. Untuk pekerjaan di dalam ruangan dengan ketinggian langit-langit terbatas, segmen yang lebih pendek dapat dikoordinasikan — konsultasikan kebutuhan spesifik lokasi Anda ke tim APM sebelum memesan.
- Sambungan: menggunakan sistem sambungan las pelat atau coupler baja, dikerjakan saat pemancangan berlangsung
- Total kedalaman: dapat mencapai 15–20 meter dengan beberapa segmen sambungan
- Konsekuensi biaya: semakin pendek segmen, semakin banyak titik sambungan, semakin tinggi biaya dan waktu pelaksanaan per meter. Gunakan segmen terpanjang yang masih muat di ruang kerja.
Metode Pemasangan pada Bangunan Existing
Metode 1: Underpinning (Pengisian Bawah Fondasi)
Tiang dipasang di bawah fondasi existing yang sudah ada:
- Gali tanah di sisi fondasi lama secara bertahap (tidak semua sisi sekaligus)
- Pancang tiang di samping atau di bawah fondasi lama
- Hubungkan tiang ke fondasi lama dengan balok/pelat beton baru
- Beban fondasi lama kini ditransfer ke tiang yang baru
Metode 2: Tiang Baru di Titik Baru
Untuk penambahan kapasitas atau perluasan:
- Tentukan titik tiang baru (di luar area fondasi existing)
- Pancang tiang di titik-titik tersebut
- Buat pile cap baru
- Sambungkan ke sistem struktur yang ada atau yang baru
Metode 3: Pemancangan Miring (Raker Pile)
Untuk kondisi di mana pemancangan vertikal tidak memungkinkan, tiang dapat dipancang dengan kemiringan tertentu untuk menjangkau area yang dibutuhkan. Perhatikan bahwa konfigurasi ini menimbulkan momen lentur pada tiang — pastikan momen kerja tidak melampaui Momen Crack (1,13 ton·m untuk tiang 20×20).
Proyek-proyek yang Cocok
✅ Perkuatan fondasi rumah tinggal yang mengalami settlement
✅ Penambahan lantai bangunan ruko atau kantor
✅ Fondasi tambahan untuk mesin produksi berat
✅ Perkuatan gedung bersejarah yang harus dipertahankan tampilannya
✅ Fondasi retaining wall tambahan di area terbatas
✅ Perkuatan fondasi jembatan atau gorong-gorong existing
Hal yang Perlu Diperhatikan
1. Investigasi kondisi fondasi lama terlebih dahulu
Sebelum memutuskan jenis penanganan, lakukan investigasi: jenis fondasi existing (batu kali, footplat, tiang lama), kondisinya, dan penyebab masalah yang terjadi.
2. Jangan abaikan penyebab utama
Jika settlement disebabkan oleh kebocoran pipa yang menggerus tanah di bawah fondasi, perbaiki dulu kebocoran sebelum perkuatan fondasi. Perkuatan tanpa menangani akar masalah tidak akan efektif permanen.
3. Libatkan engineer struktur
Desain perkuatan fondasi harus dilakukan oleh engineer struktur berlisensi, bukan hanya mandor atau kontraktor.
4. Jangan pakai tabel spesifikasi sebagai pengganti data tanah
Angka Axial Allowable memberi tahu batas kemampuan tiang, bukan berapa beban yang sanggup ditahan tanah di lokasi Anda. Sondir atau boring tetap diperlukan.
Suplai Tiang Pancang dan Jasa Pemancangan dari APM
PT Anugerah Pile Manunggal (APM) memproduksi tiang pancang prategang 20×20 cm dengan mutu beton K-500, serta menyediakan jasa pemancangan metode Hydraulic Jacking Injection yang sesuai untuk pekerjaan renovasi di area terbatas.
Kami memahami bahwa proyek renovasi sering kali membutuhkan:
- Pengiriman dalam jumlah lebih kecil (tidak harus ratusan batang)
- Segmen yang bisa diangkut ke dalam ruangan
- Lead time yang cepat
- Metode pemancangan minim getaran agar aman untuk bangunan existing
Sebagai anak perusahaan PT ABIM yang telah beroperasi sejak 2018 di bidang beton ready mix, APM menggunakan bahan baku bermutu tinggi: Semen Indonesia, pasir dari Lumajang, dan batu dari Pasuruan.
Konsultasikan kebutuhan tiang pancang renovasi Anda dengan tim kami.
